Apple'ın Yeni 140W GaN Hızlı Şarj Cihazının Parçalanması

Apple'ın yeni 140W hızlı şarj cihazı yepyeni A3607 modeliyle birlikte geliyor. Apple'ın yeni nesil cihazlar için tasarladığı yepyeni bir şarj aksesuarı olan A3607'nin tanıtılması, sektörün Apple'ın yakında çıkacak cihazlarının şarj çözümlerine olan ilgisini artırdı.

Görünümü, boyutu ve parametreleri temelde önceki modelle aynı olan iç mimarisi ayarlandı mı? Temel bileşenler yükseltildi mi? Bu sorularla ChargerLAB, yeni Apple 140W hızlı şarj cihazı A3607'nin detaylı bir incelemesini hemen gerçekleştirdi ve şimdi gerçek iç yapısını ortaya çıkaracak.

Apple 140W Hızlı Şarj Cihazının Görünümü

Ambalaj, ön tarafında Apple logosu, ürün adı ve görünümü basılmış, klasik minimalist bir tasarıma sahiptir.

Yan tarafa bir ürün parametre etiketi yapıştırılmıştır.

Etiket üzerindeki parametrelerin yakından görünümü daha sonra ürünün fiziksel teşhir bölümünde tanıtılacaktır.

Şarj cihazı, USB‑C cihazlarıyla uyumludur ve resmi olarak MagSafe 3 bağlantı noktasıyla donatılmış 16 inç MacBook Pro ile kullanılması önerilir.

Güç adaptörü yerli üretim olup, üretim tarihi 2026, model A3607'dir.

Pakette şarj cihazı ve kullanım kılavuzu bulunmaktadır.

Şarj cihazı, ilk durumunda çizilmeleri önlemek için koruyucu bir kağıtla sarılmıştır.

Apple'ın yeni 140W hızlı şarj cihazının görünümü, son derece parlak yüzeyi ve yuvarlatılmış köşe geçişleriyle önceki modelle aynı.

Apple logosu gövdenin ön ve arka kısmında ortalanmıştır.

Şarj cihazının parametre bilgisi gövdenin bir tarafında yazılıdır.

Ürün Parametrelerinin Yakın Çekimi

Giriş: 100–240V~ 50/60Hz 2A

(USB PD) Çıkış: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

Şarj cihazı CCC ve KC sertifikalarını geçti.

Ürün adı, modeli ve önlemler kasanın diğer tarafında basılmıştır.

Apple'ın yeni 140W hızlı şarj cihazının modeli A3607.

Şarj cihazı, her iki tarafında çift kanatlı tasarımlara sahip, katlanabilir standart Çin pimleriyle donatılmıştır.

Pimler klasik bağımsız modül tasarımına sahiptir ve çıkarılabilir ve değiştirilebilir.

Aynı zamanda topraklama kablosu olarak da kullanılabilen T şeklindeki sabitleme tabanının yakından görünümü.

Modül mahfazası, pin modülünün Jabil tarafından sağlandığını belirten 250V~ 2,5A ve Jabil Inc. değeriyle işaretlenmiştir. Özellikle, modülün uzun süreli kullanımdan sonra kolayca gevşememesini sağlamak amacıyla modül yuvasının içine yardımcı sabitleme için metal bir klips eklenmiştir.

Ayrıca pin tasarımı da eski versiyondan farklı.

Çıkış ucunda beyaz plastik çekirdekli tek bir USB-C bağlantı noktası bulunur.

USB‑C bağlantı noktası yuvası kabuğu da bağımsız olarak tasarlanmıştır.

Apple'ın yeni 140W hızlı şarj cihazının ölçülen gövde uzunluğu 95,68 mm'dir.

Genişlik 74,35 mm'dir.

Kalınlık 28,51 mm'dir.

Apple'ın eski 140W galyum nitrür hızlı şarj cihazı A2452 ile yan yana yerleştirilen yeni ve eski güç adaptörlerinin ana görünümü ve boyutları tamamen aynı.

Eldeki şarj cihazının sezgisel boyut algısı.

Ayrıca ürünün ağırlığı yaklaşık 285 gramdır.

USB‑C bağlantı noktası çıkış protokolünü algılamak için ChargerLAB POWER‑Z KM003C ile test edilmiştir; PD3.1 ve DCP şarj protokollerini destekler.

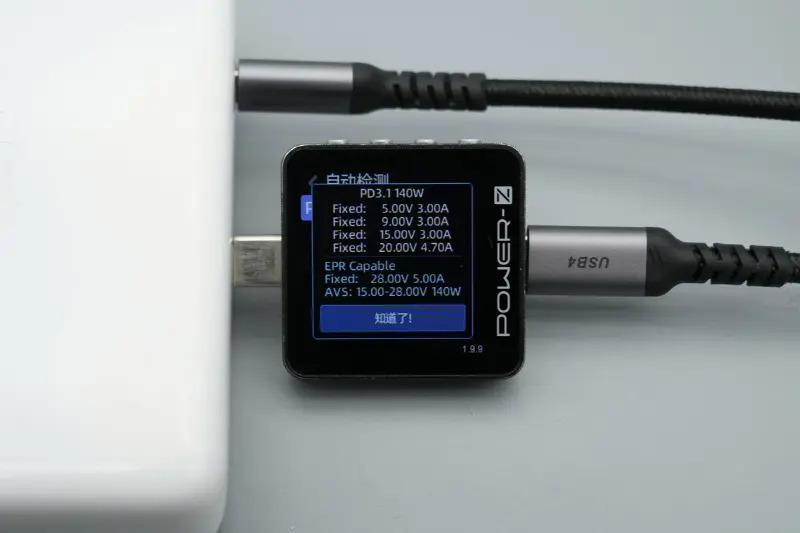

PDO paketi, USB‑C bağlantı noktasının ayrıca beş sabit voltaj dişlisine sahip olduğunu gösterir: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A ve ayrıca 15–28V 140W AVS voltaj dişlisi.

iPhone 17 Pro Max'i Apple'ın yeni 140W hızlı şarj cihazıyla şarj ederken ölçülen şarj gücü yaklaşık 36,34W oluyor.

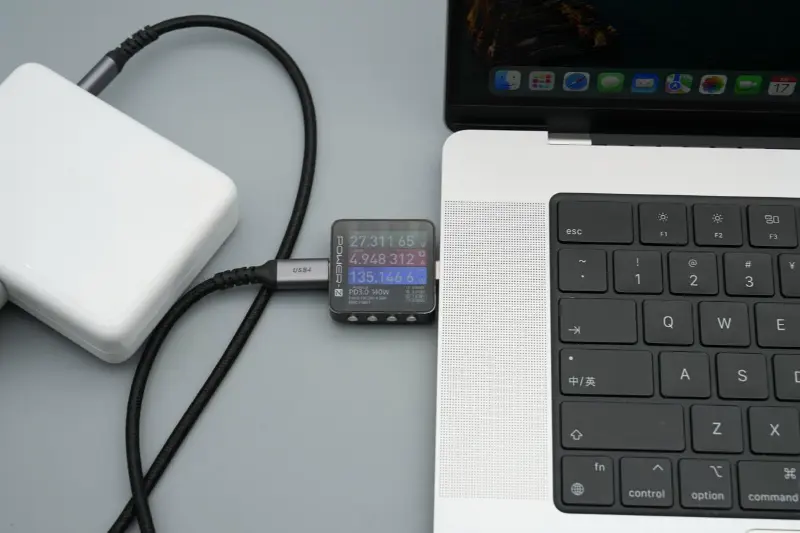

MacBook Pro'yu şarj ederken ölçülen şarj gücü yaklaşık 135,15W olup, 28V 5A 140W hızlı şarjı başarıyla sağlıyor.

Apple 140W Hızlı Şarj Cihazının Parçalanması

Şarj cihazı kasası yandan kesilerek açılır.

Muhafaza, güçlü koruma sağlamak için çok kalındır ve iç modülleri güçlendirmek için kenarlar yapıştırılmıştır.

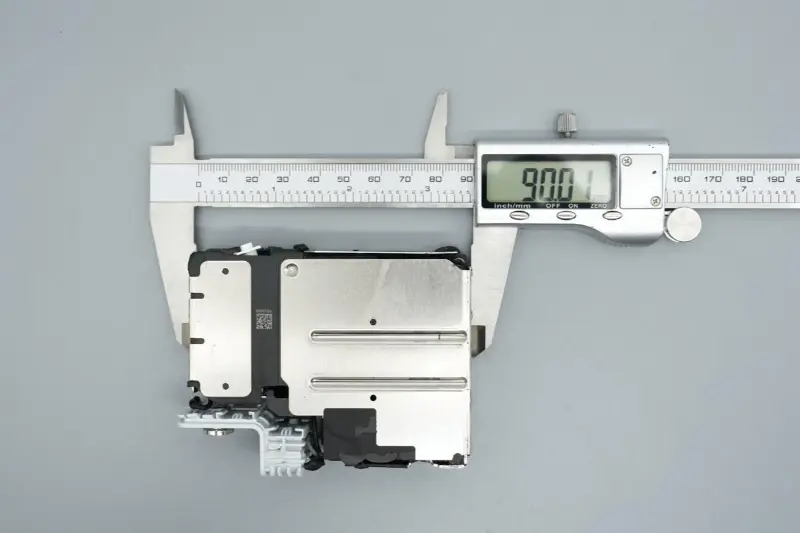

Dahili modülün ölçülen uzunluğu 90,01 mm'dir.

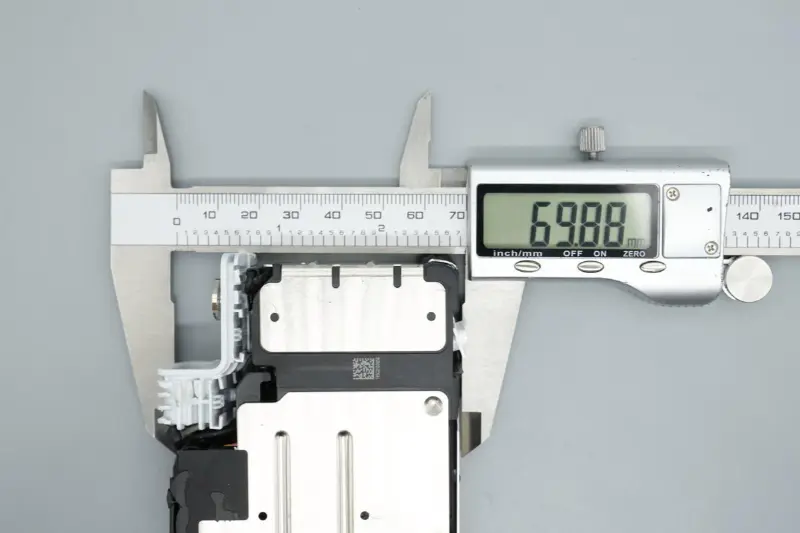

Genişlik 69,88 mm'dir.

Kalınlık 23,52 mm'dir.

PCBA modülü, eşit ısı dağılımı için iki entegre metal kabukla kaplanmıştır.

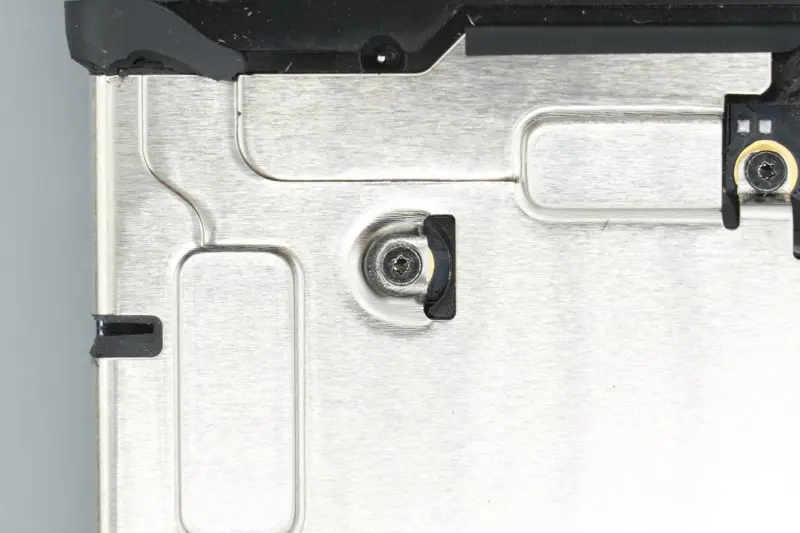

Metal kabuklar vidalarla sabitlenmiştir.

Yan taraftaki bazı bölgelere yalıtım bandı yapıştırılmıştır.

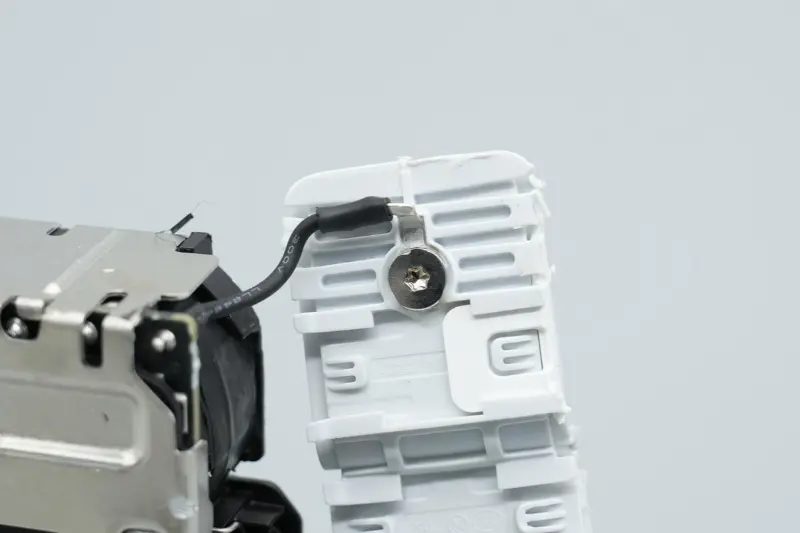

Giriş ucundaki bir tel, topraklama için T şeklindeki sabitleme tabanına bağlanır.

AC kablo terminallerinin kaynak noktalarında izolasyon için ısıyla daralan makaron kullanılır.

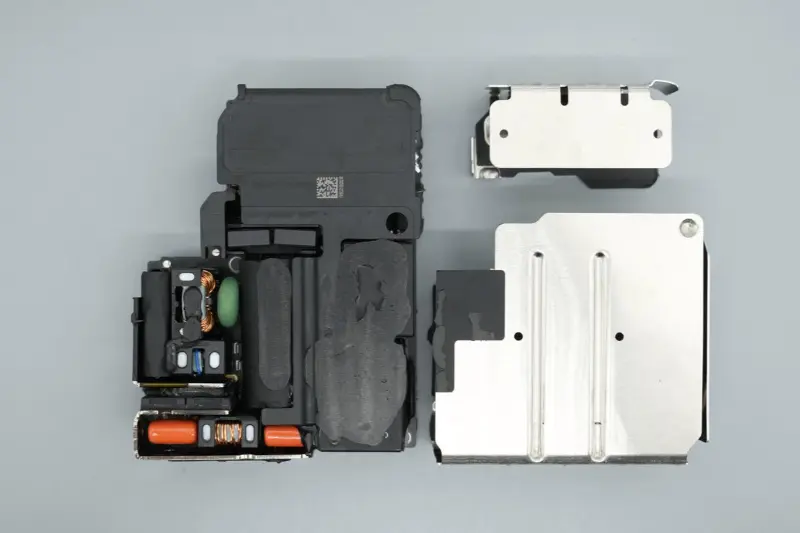

Metal kabukları çıkarmak için vidaları çıkarın.

Anakartın arka kısmına denk gelen metal kabuğun iç kısmına ve diğer bölgelere izolasyon işlemi uygulanır.

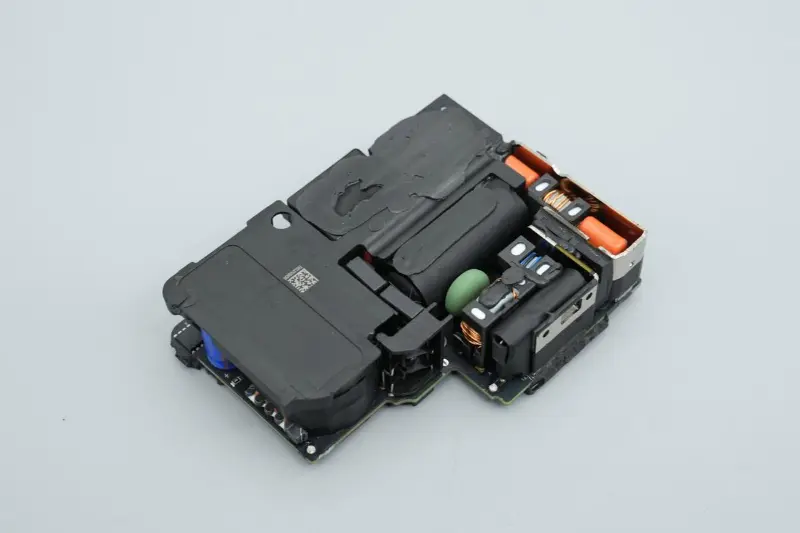

Modülün transformatör alanını plastik bir kapak kaplıyor ve kapasitör ve indüktör gibi bileşenler yapıştırılıyor.

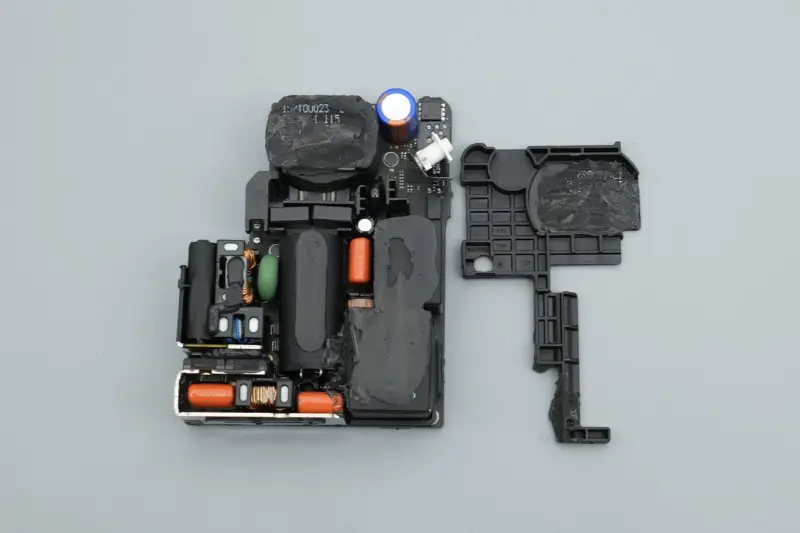

Plastik kapağı çıkarın; takviye ve izolasyon için orta alana plastik bir çerçeve yerleştirilmiştir.

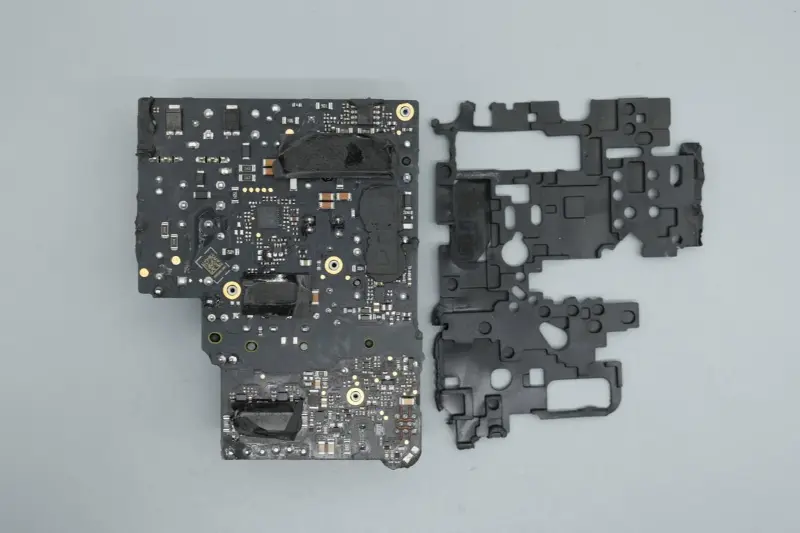

Anakartın arkası koruma amaçlı yumuşak bir lastik ped ile kaplanmıştır.

Koruyucu yastığı çıkarın; ilgili çip alanlarına termal iletken yapıştırıcı uygulandığını ve grafit termal iletken çıkartmaların yapıştırıldığını görebilirsiniz.

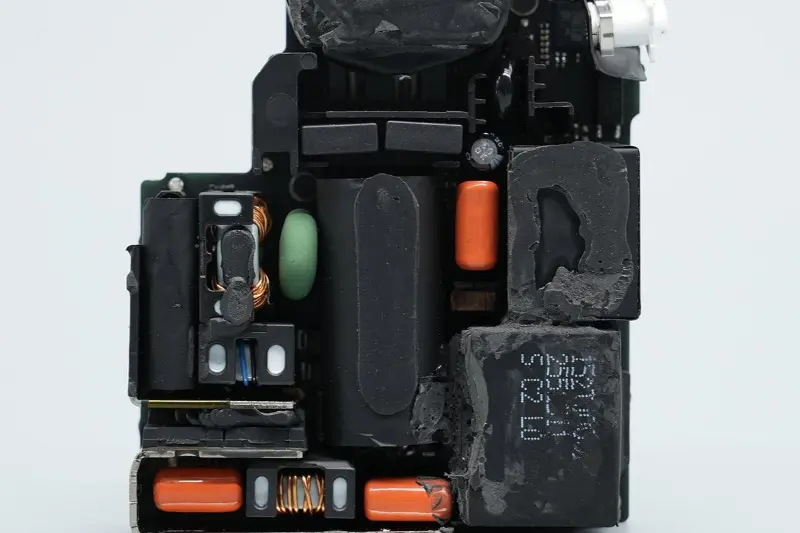

PCBA modülünün ön tarafı sigortalar, ortak modlu indüktörler, yüksek voltajlı filtre elektrolitik kapasitörler, akım transformatörleri, film kapasitörleri, güç kaynağı kapasitörleri, PFC güçlendirme indüktörleri, düşürücü indüktörler, transformatörler ve diğer cihazlarla kompakt ve düzenli bir genel düzen ile düzenlenmiştir.

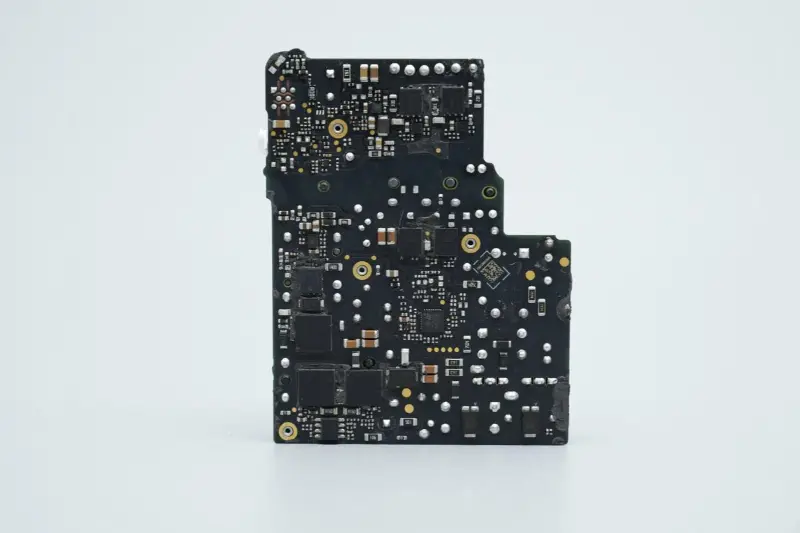

PCB kartının arkası, PFC yükseltme devresi ve LLC anahtarlamalı güç kaynağı devresi için ilgili kontrolörler ve MOS tüpleri ile donatılmıştır.

PCBA modülünün giriş ucuna, aralarında iki Infineon aktif doğrultucu MOS tüpü bulunan iki ek ısı emici takılıdır.

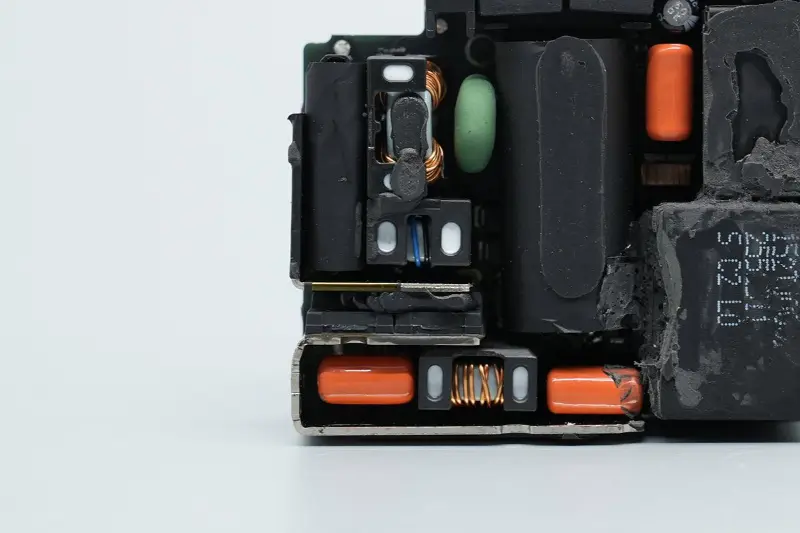

İki ısı emicinin çevrelediği alan aynı zamanda sigortalar, emniyet X2 kapasitörleri, ortak mod indüktörleri, varistörler, film filtre kapasitörleri, filtre indüktörleri ve diğer cihazlarla donatılmıştır.

Sigorta, emniyet X2 kapasitörünün üstüne yerleştirilmiştir ve bantla sarılmıştır.

Bandı soyun ve güvenlik X2 kapasitörünün izolasyon için plastik bir kabuk ile kaplandığını ve iki bileşenin bantla sarılıp sabitlendiğini görebilirsiniz.

Sigortanın nominal akımı 3,15A'dır ve bir kaynak piminin üzerine bir yalıtım tüpü yerleştirilmiştir.

0,22μF kapasiteli güvenlik X2 kapasitörünün yakından görünümü.

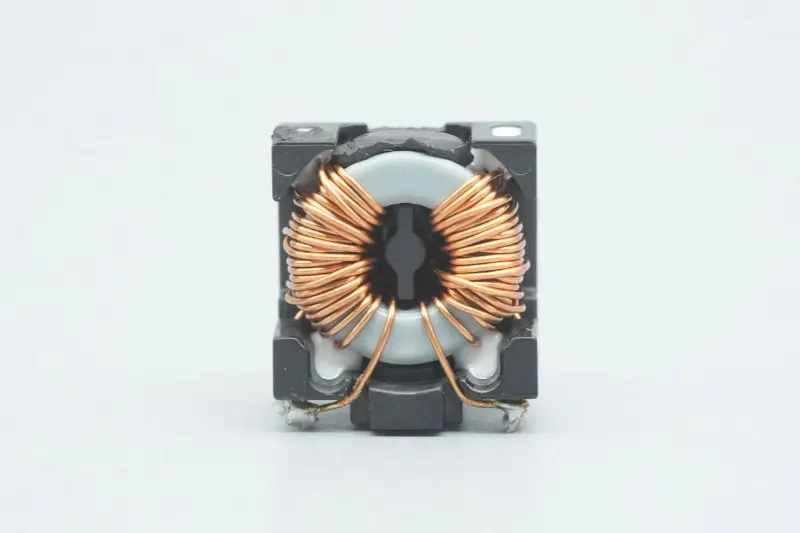

Ortak modlu indüktörler EMI girişimini filtrelemek için kullanılır ve plastik braketlerle kaynaklanır.

Başka bir ortak modlu indüktörün yakından görünümü.

Giriş aşırı gerilim koruması için bir TVR10621M varistörü kullanılır.

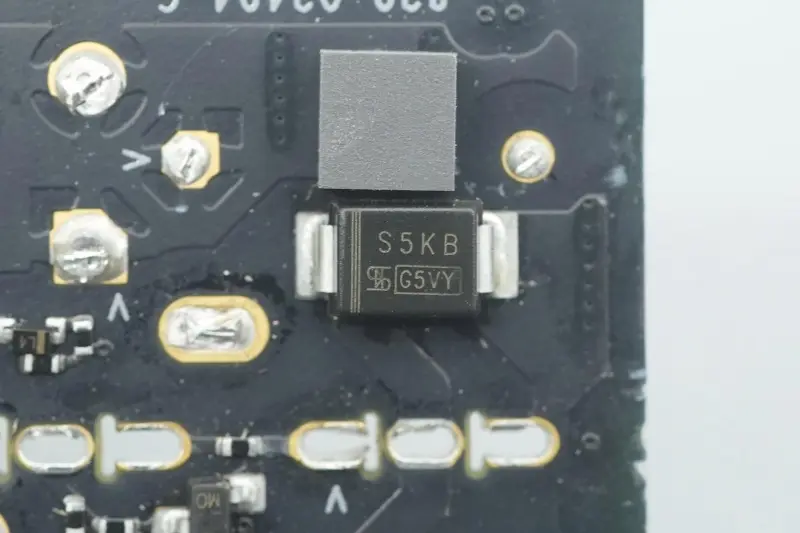

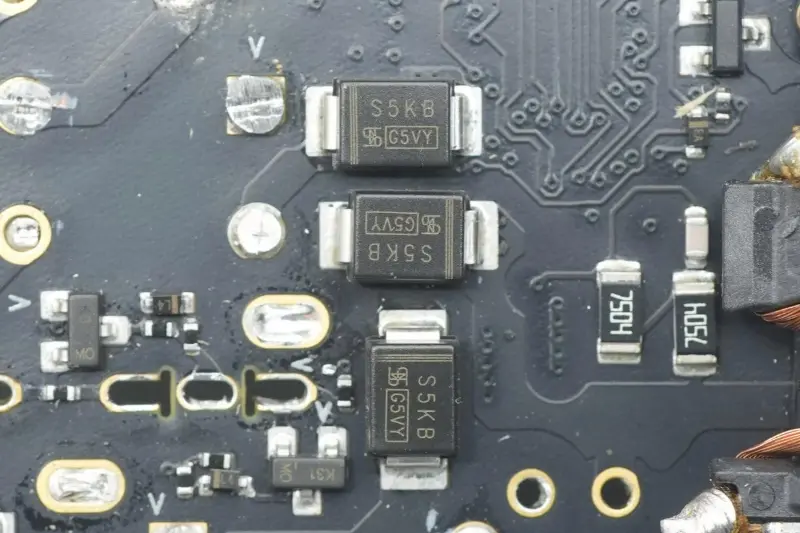

Giriş ucu dört diyottan oluşan bir köprü doğrultucuyu benimser.

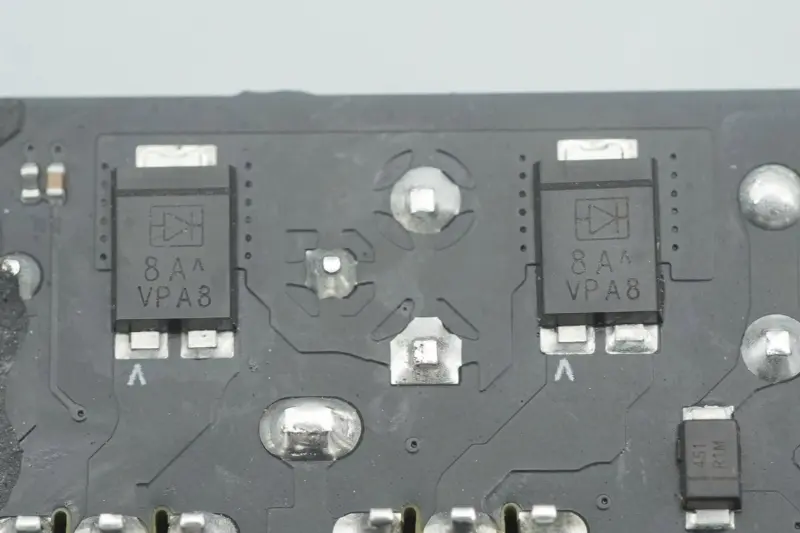

Dördüncü diyotun yakından görünümü.

Aktif düzeltme için Infineon CoolMOS IPA65R095C7 ile eşleştirilmiş diğer iki diyotun yakından görünümü.

İki aktif redresör MOS tüpü, Apple için özel modeller olan Infineon'dandır, 65C095C7 işaretlidir, TO‑220FP'de paketlenmiştir ve düzeltme verimliliğini artırmak için kullanılır.

1μF 450V spesifikasyonuna sahip iki film kapasitörünün yakından görünümü.

Tutkalla güçlendirilmiş manyetik halka filtre indüktörünün yakından görünümü.

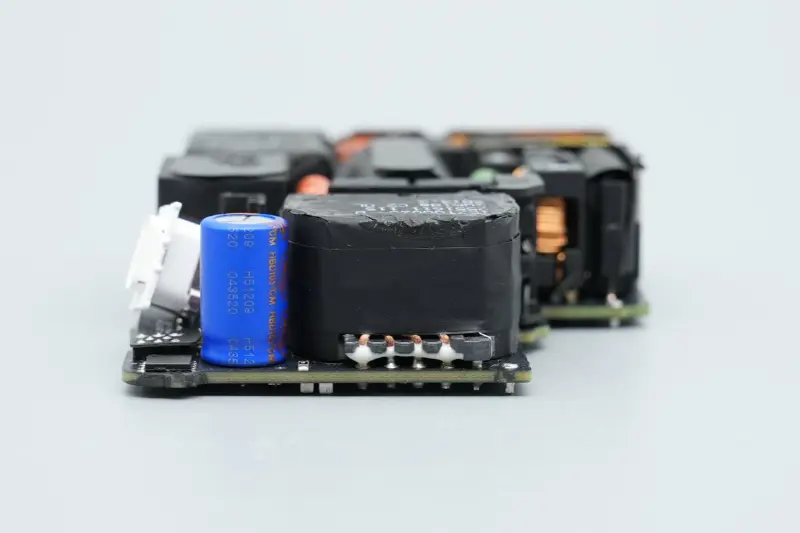

Diğer uca bir PFC güçlendirme indüktörü ve bir düşürme indüktörü takılmıştır.

Merkezi alan, yüksek voltajlı filtre elektrolitik kapasitörleri, akım transformatörleri, film kapasitörleri, rezonans kapasitörleri, ana kontrol çipi güç kaynağı kapasitörleri, Y kapasitörleri ve diğer cihazlarla donatılmıştır. Yüksek voltajlı filtre elektrolitik kapasitörleri yalıtım bandıyla sarılır ve yatay olarak yerleştirilir.

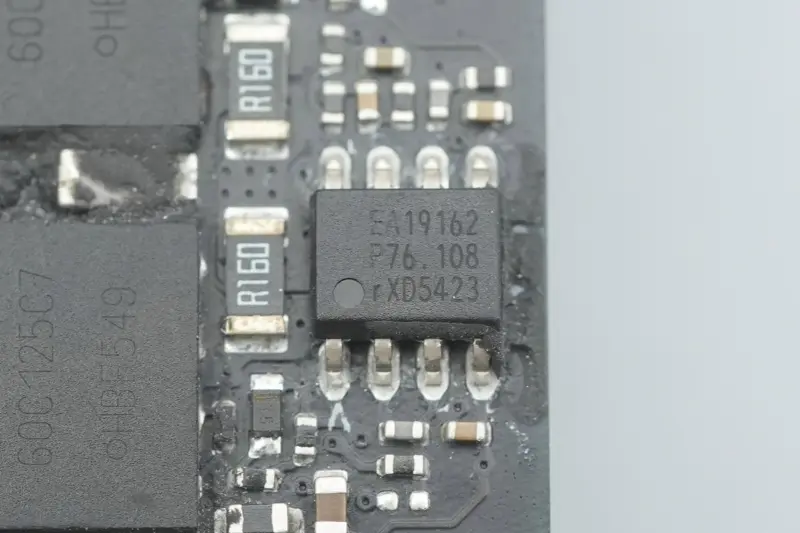

PFC kontrolörü, yarı rezonans modunda veya DCM modunda çalışan, entegre X kapasitör deşarj fonksiyonuna sahip, TEA19162T modeli NXP'dendir. 70–276V giriş voltajı aralığını destekler, yumuşak başlatma ve yumuşak durdurmayı entegre eder ve hassas güçlendirme ayarlı çıkış sağlar.

TEA19162T, anahtarlama kayıplarını en aza indirmek için vadi anahtarlamayı veya sıfır voltaj anahtarlamayı benimser, anahtarlama kayıplarını azaltmak için frekans sınırlamayı destekler ve güç tüketimini azaltmak için patlama modunu destekler. SO8'de paketlenmiştir.

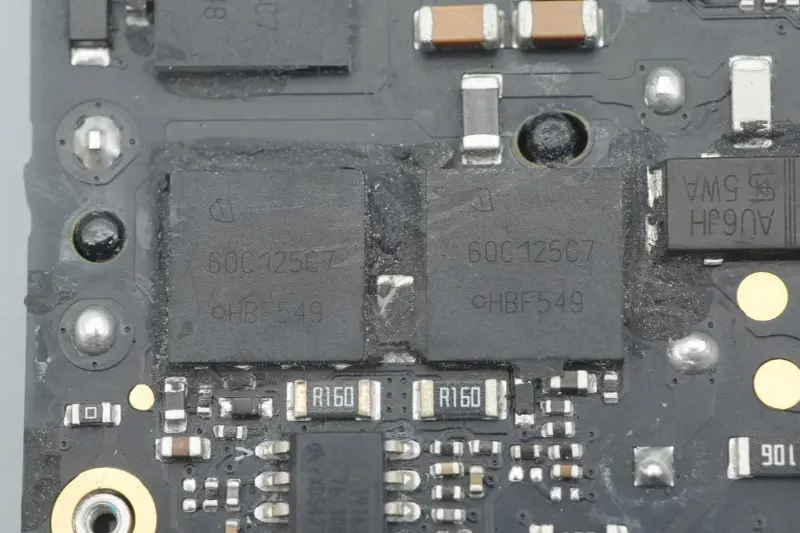

PFC anahtar tüpü Infineon'dandır, 60C125C7 işaretlidir ve VSON-4 olarak paketlenmiştir.

PFC güçlendirme indüktörünün yakından görünümü.

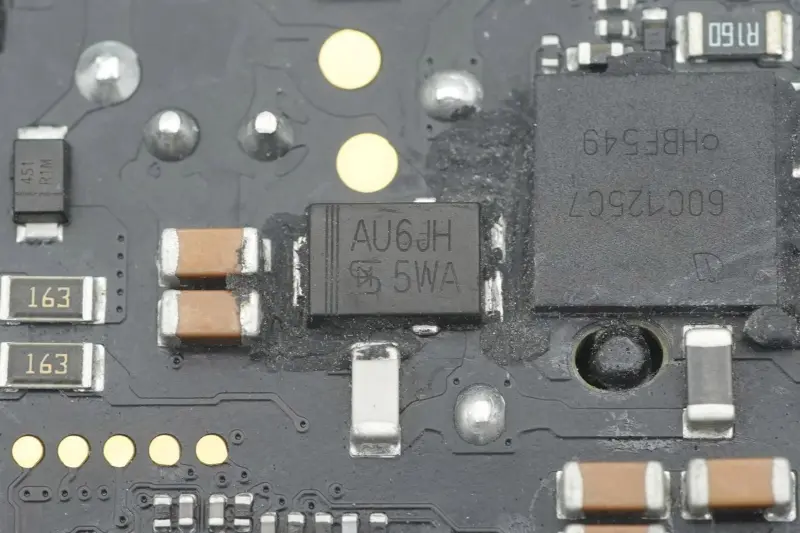

PFC doğrultucu diyot, TO‑277A'da paketlenmiş, 600V 6A spesifikasyonuna sahip hızlı kurtarma diyotu olan Tayvan Semiconductor modeli TUAU6JH'dir.

Yüksek voltajlı filtre elektrolitik kondansatörü Rubycon'dan olup 450V 82μF spesifikasyonuna sahiptir.

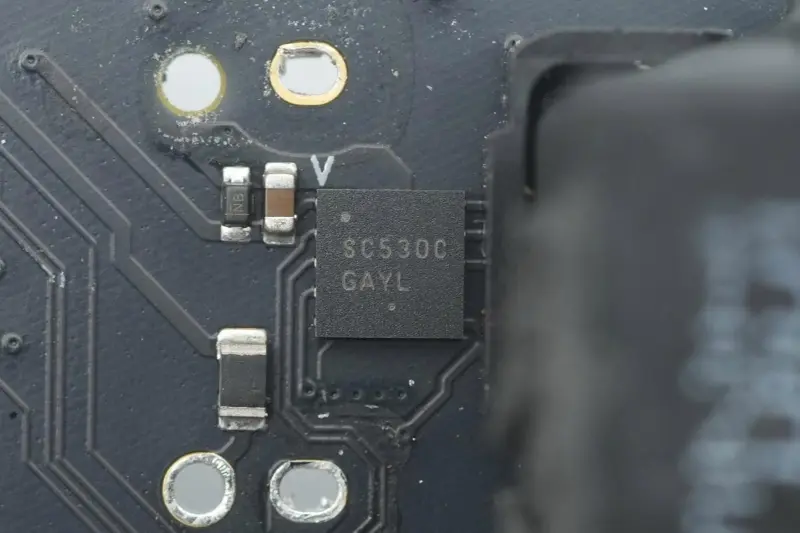

Infineon ve STMicroelectronics anahtar tüplerine yönelik sürücü, ON Semiconductor'ın SC530C işaretli özel bir modelidir.

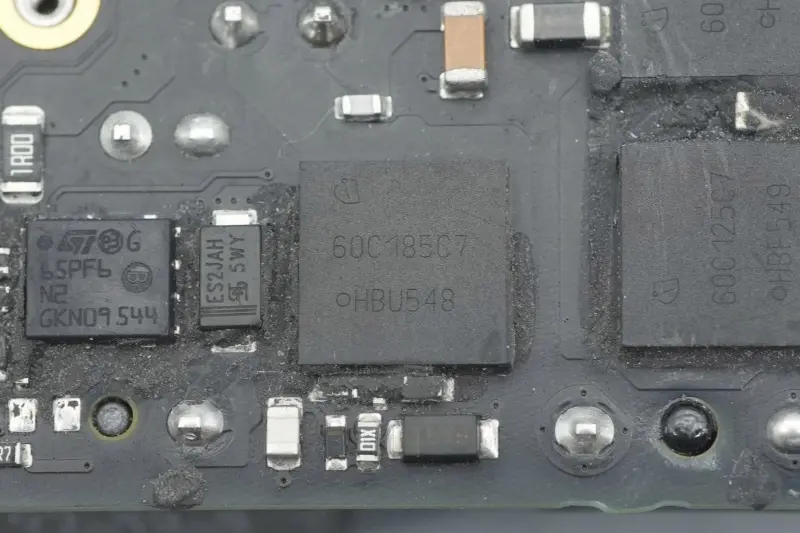

Infineon'dan özel bir MOS tüpü, 60C185C7 işaretli, Apple için özel bir model, VSON-4'te paketlenmiş.

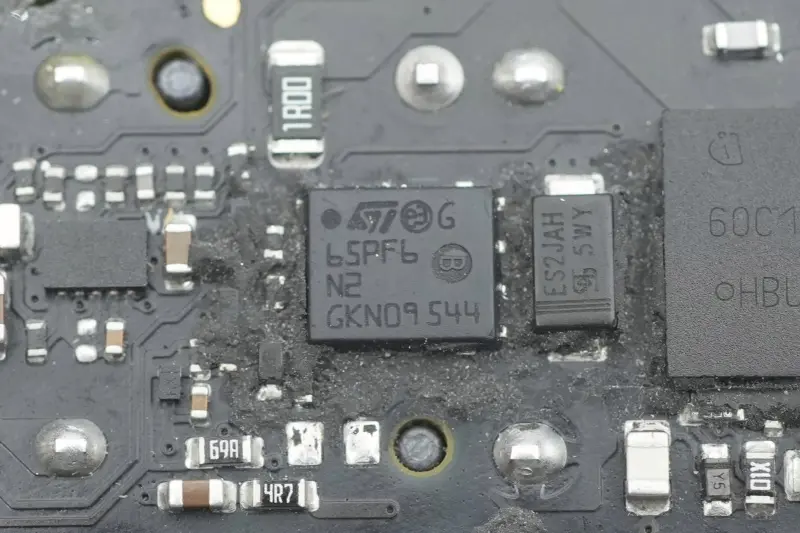

Başka bir MOS tüpü, PowerFLAT 5x6 HV'de paketlenmiş, 65PF6N2 işaretli STMicroelectronics'tendir.

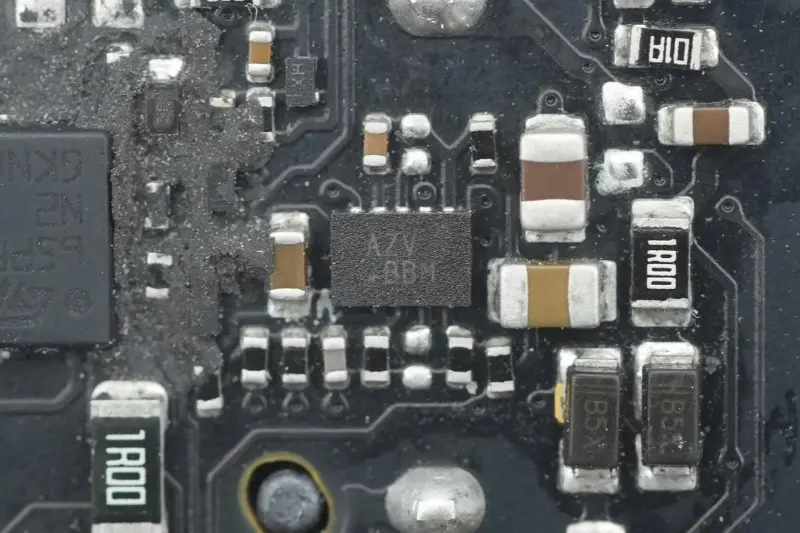

AZV işaretli bir çip.

Düşürme aşamasının giriş akımını tespit etmek için akım transformatörü.

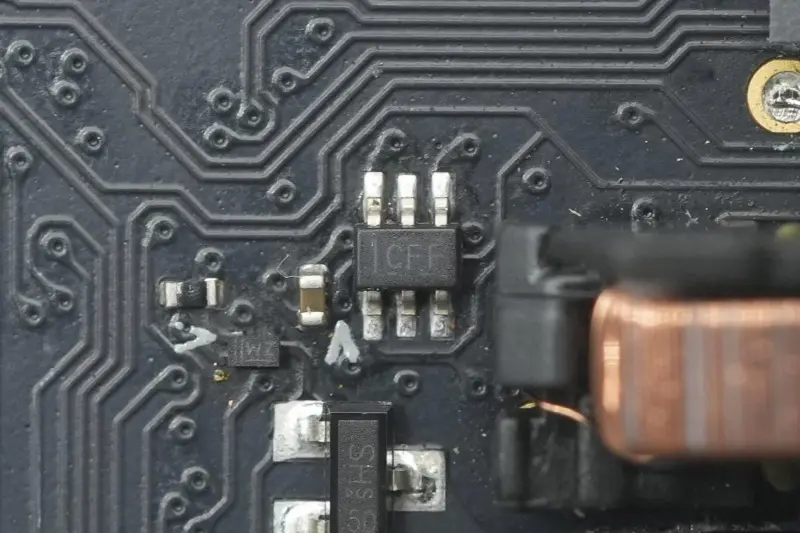

Schmitt tetikleme girişli çift kanallı 1,65–5,5V invertör, Texas Instruments'tan, CFF işaretli, SN74LVC2G14 modelidir ve SC70 içinde paketlenmiştir.

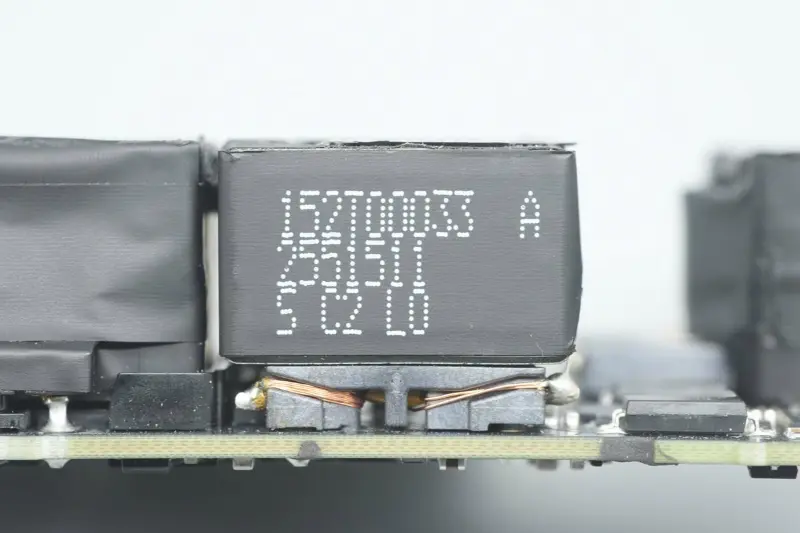

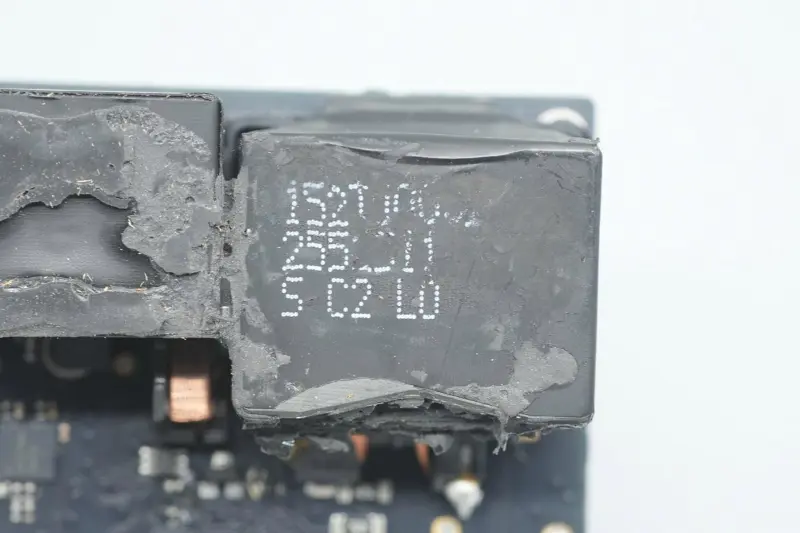

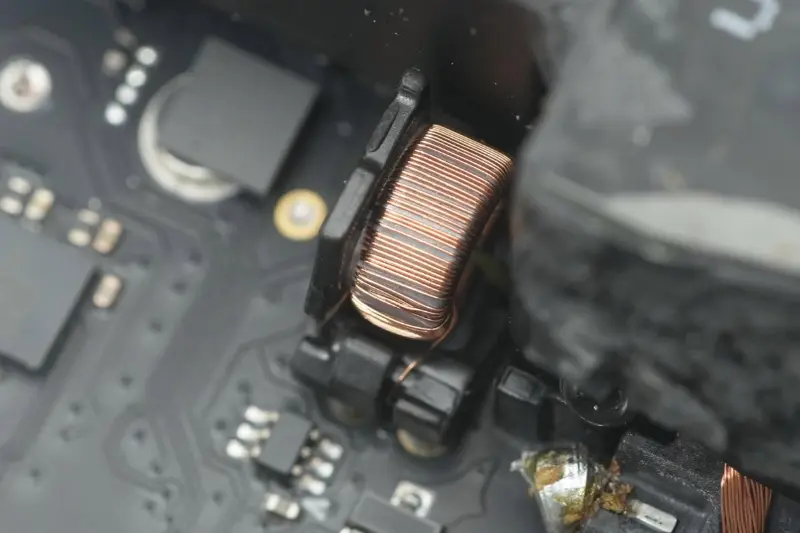

Düşürücü indüktörün yakından görünümü.

Üçüncü film filtre kapasitörü 1μF 450V spesifikasyonuna sahiptir.

Ana kontrol çipi güç kaynağı kapasitörü de 35V 47μF spesifikasyonuyla Rubycon'dandır.

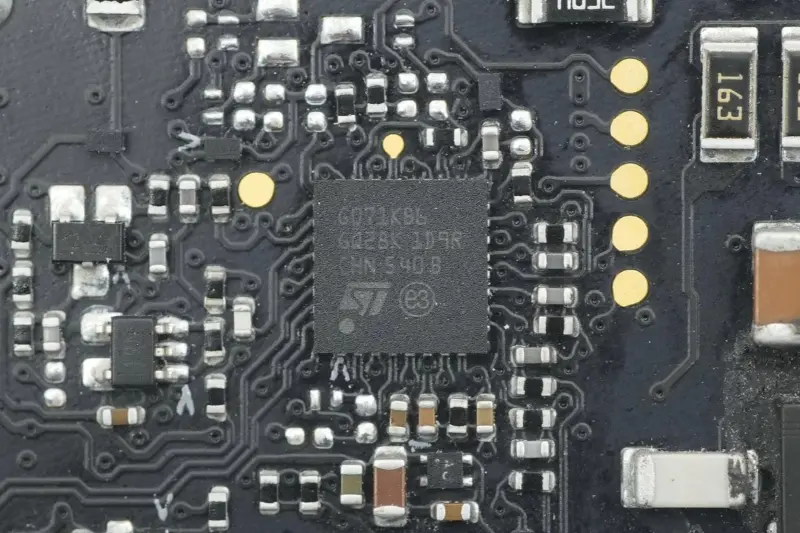

STMicroelectronics STM32G071KB M0 çekirdekli MCU, dahili 128K Flash, 36K RAM, ana frekans 64MHz, UFQFPN32'de paketlenmiştir, güç kaynağının birincil sürücü kontrolü için kullanılır.

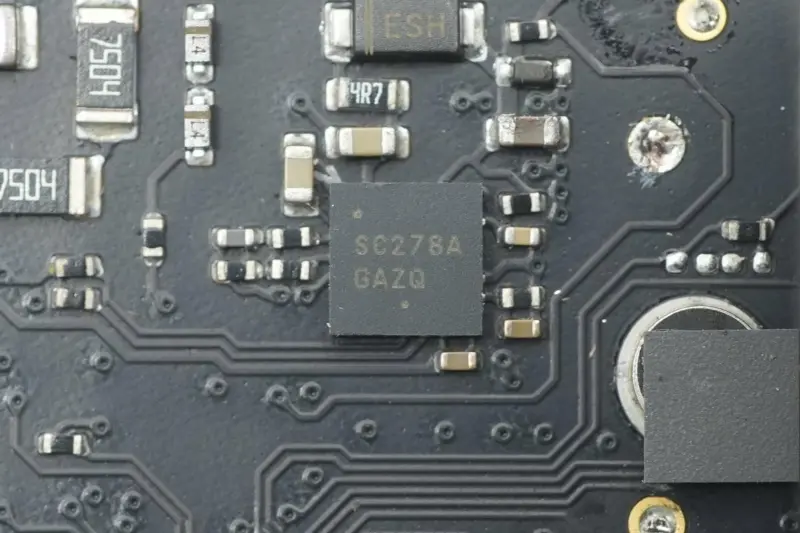

İki LLC anahtar tüpünün sürücüsü, ON Semiconductor'ın SC278A işaretli, DFN‑10'da paketlenmiş özel bir modelidir.

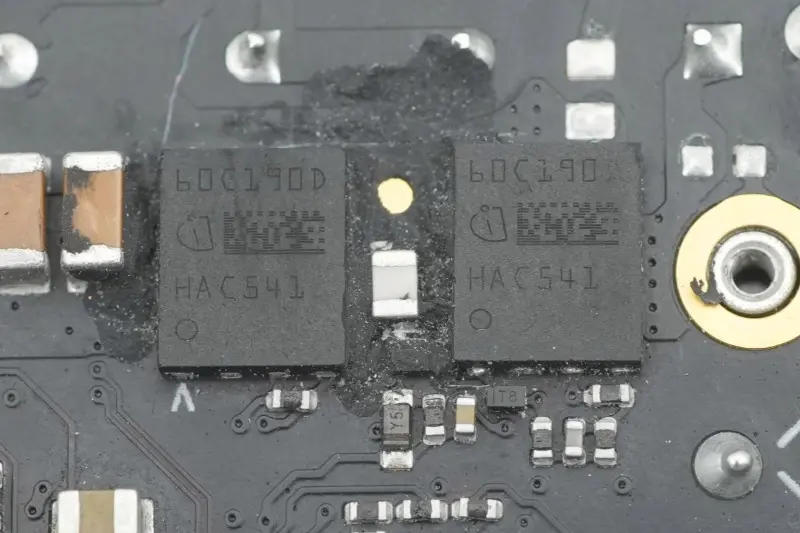

İki LLC anahtar tüpü Infineon'dandır, 60C190D işaretlidir, Apple için özel modellerdir ve TSON‑8‑6 olarak paketlenmiştir.

İki rezonans kapasitör VISHAY'dendir.

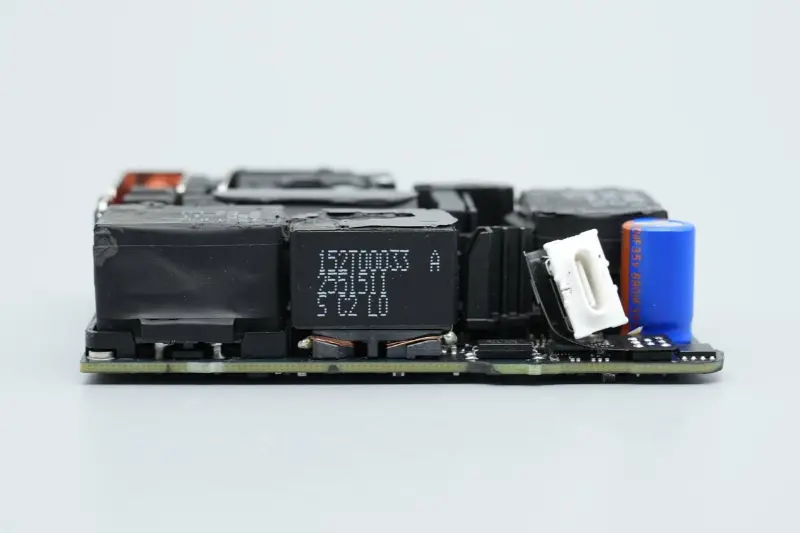

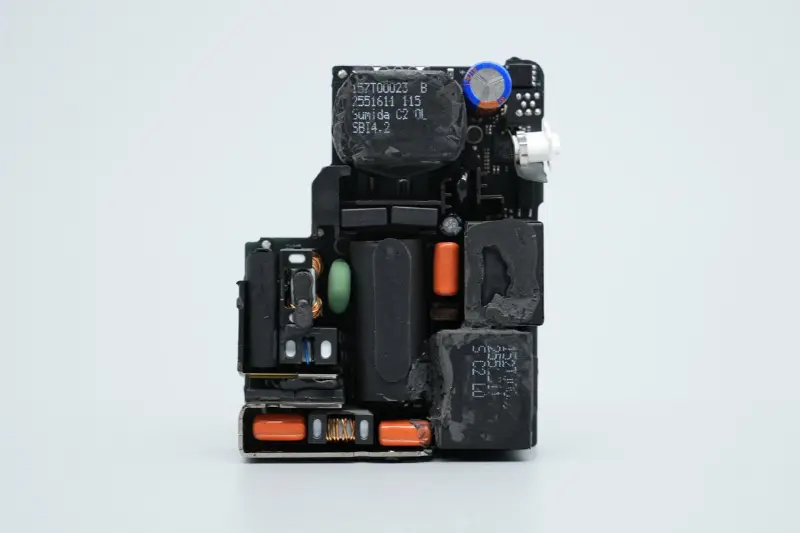

Çıkış ucunun bir tarafına bir transformatör, optokuplör, çıkış filtre kapasitörü, protokol çipi ve VBUS anahtar tüpü takılıdır.

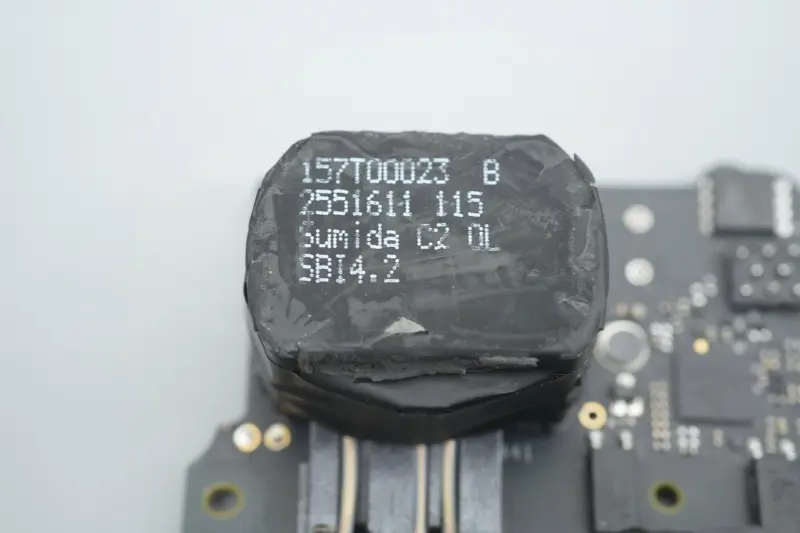

Transformatör Sumida tarafından sağlanmaktadır.

Parazit önleme için iki siyah Y kapasitör kullanılır.

Geri besleme çıkış voltajı ve devre koruması için kullanılan iki optokuplörün yakından görünümü.

Üçüncü Y kapasitörünün yakından görünümü.

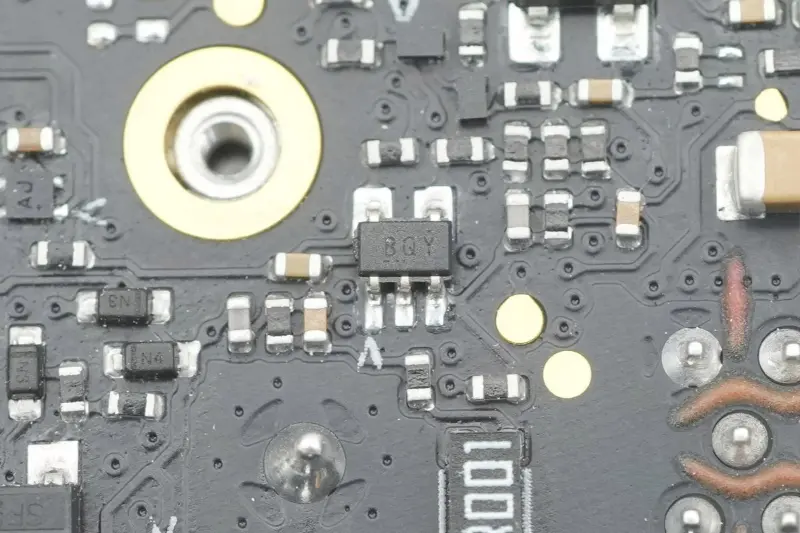

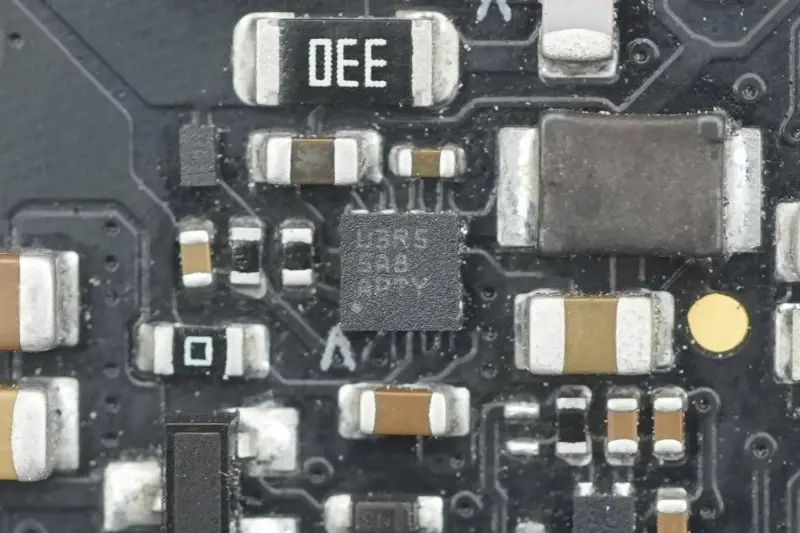

Senkron düzeltme kontrol cihazına güç sağlamak için düşürücü dönüştürücü.

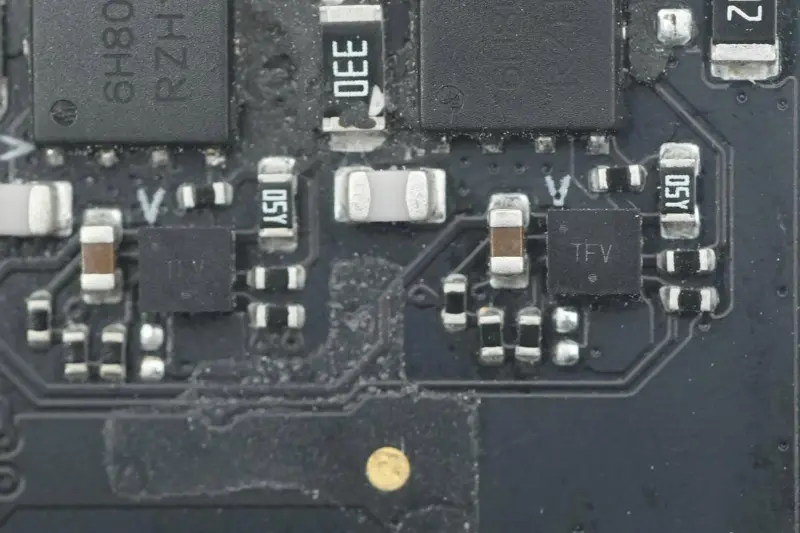

İki özel model senkron düzeltme kontrol cihazı ON Semiconductor'dandır, TFV işaretlidir ve WDFN8'de paketlenmiştir.

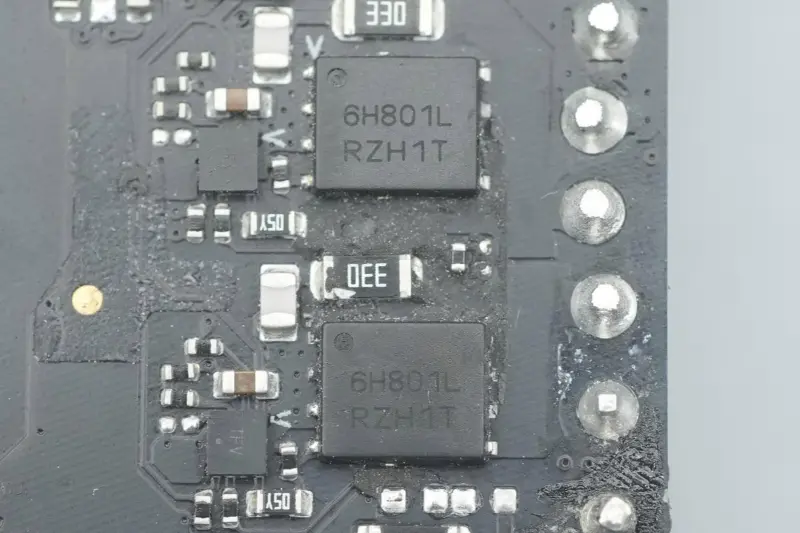

Senkron redresör tüpü ON Semiconductor'dan, model NTMFS6H801NL, NMOS tüpündendir, dayanım voltajı 80V, direnç 2,7mΩ, DFN5'te paketlenmiştir.

Çıkış filtresi kapasitörü Lelon'dandır.

Kapasitör spesifikasyonu 35V 680μF'dir.

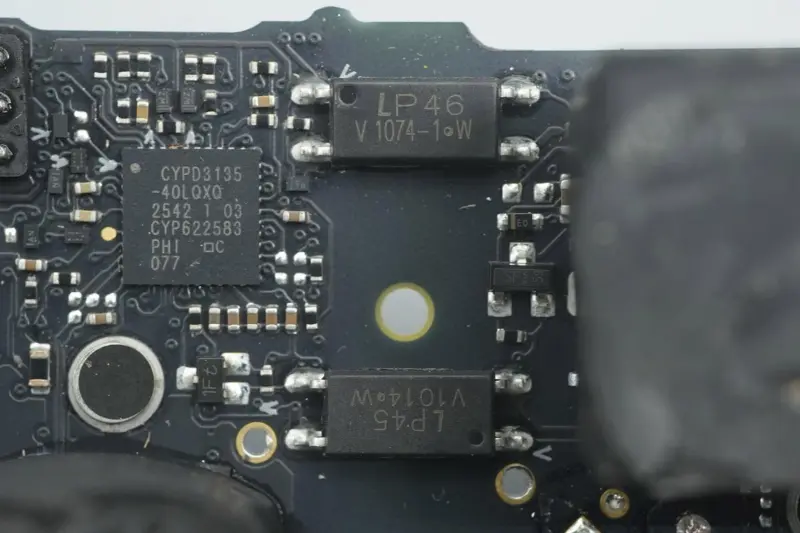

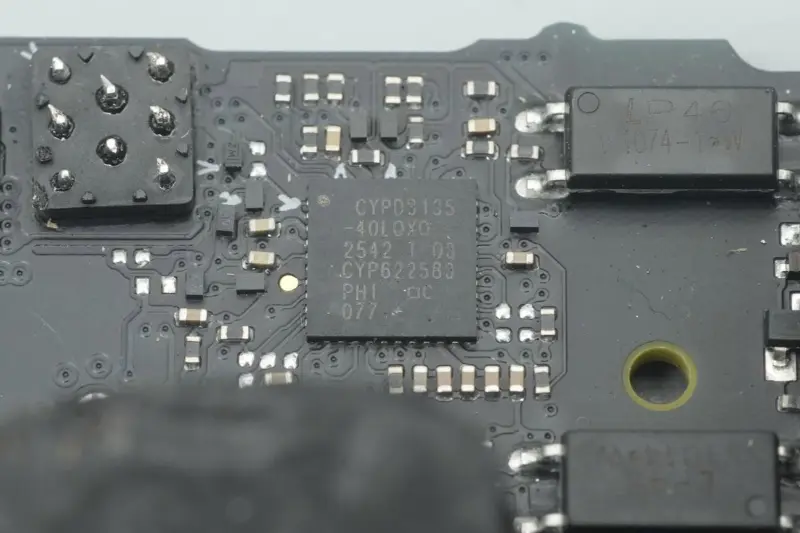

Protokol çipi, Apple tarafından Infineon'a özelleştirilen, sektörün ilk USB PD3.1 hızlı şarj protokol çipi olan Infineon CYPD3135'i kullanıyor.

Çıkış akımı tespiti için amplifikatör.

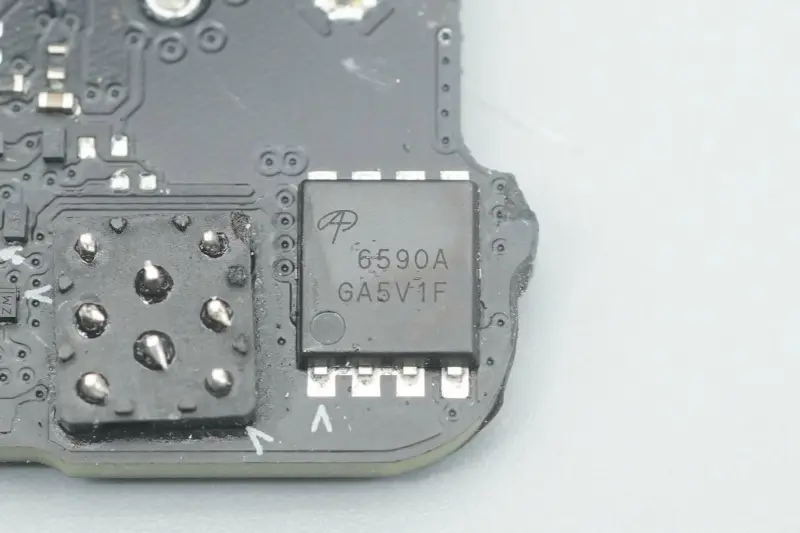

Çıkış VBUS anahtar tüpü AOS'tan, model AON6590A, NMOS tüpündendir, dayanım voltajı 40V, direnç 0,99mΩ, DFN5*6'da paketlenmiştir.

USB‑C bağlantı noktası yuvası, esnek bir devre kartı aracılığıyla ana PCB'ye bağlanır.

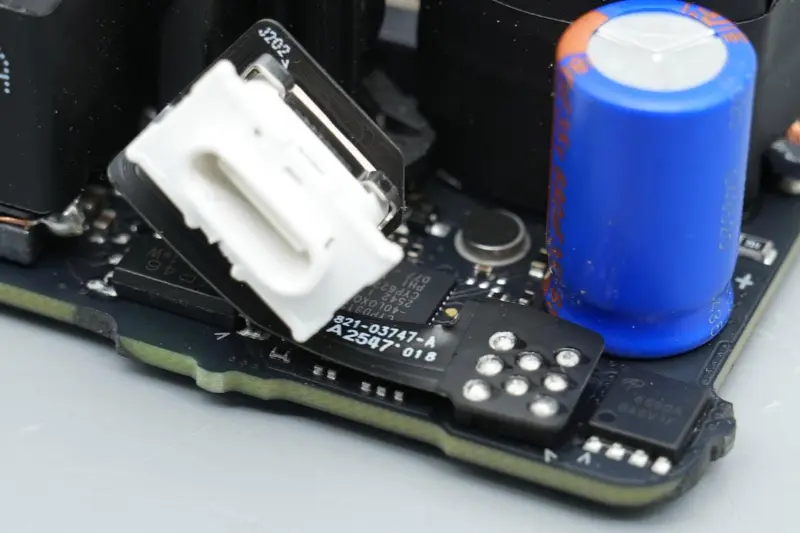

USB-C bağlantı noktası yuvasının yakından görünümü.

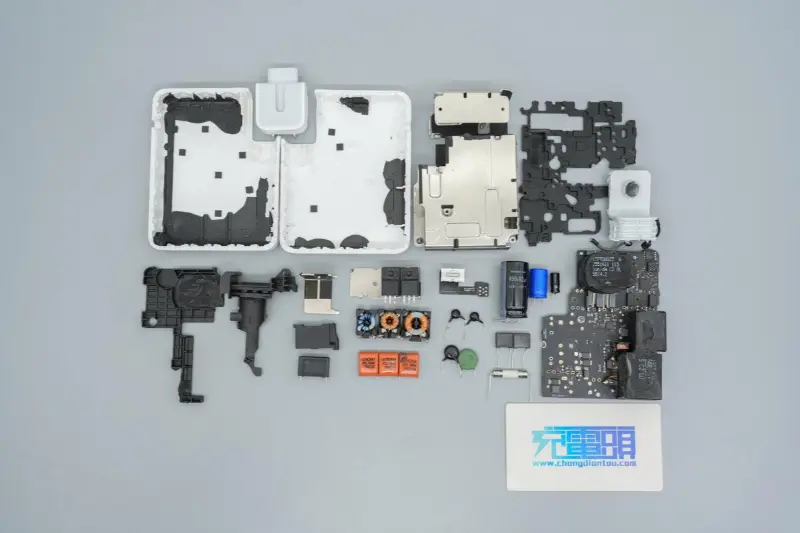

Özet

Apple'ın yeni 140W hızlı şarj cihazı A3607, Apple'ın tutarlı minimalist tasarım dilini sürdürüyor ve genel görünümü ve boyutu önceki nesil A2452 ile oldukça tutarlı. Ancak bazı detay farklılıkları vardır: çıkarılabilir pin modülünün yuvasına yardımcı sabitleme için metal bir klips eklenir.

Performans açısından Apple'ın yeni nesil cihazları için amiral gemisi güç kaynağı görevi görürken aynı zamanda önceki eski modellerle de son derece uyumlu olup cihazlar için 140W PD3.1'e kadar hızlı şarj sağlıyor.

Şarj cihazı, kompakt bir genel düzen ve sağlam ısı dağıtma tasarımı ile hala yüksek verimli PFC + LLC + senkron kademeli azaltma mimarisini benimsemektedir. Temel bileşenler açısından, kontrolörlerin hala NXP, STMicroelectronics, ON Semiconductor ve Infineon'dan aynı parça numarasına sahip çipler olması temelinde, güç cihazları neredeyse Infineon'un özel ürünleri olarak birleştirilmiştir, bu da genel çözümü daha yoğun ve özelleştirilmiş hale getirmektedir ve enerji verimliliği performansının daha da iyileştirilmesi beklenmektedir.
