PoE enjektörü kameralara nasıl güç ve ağ sağlar?

Güvenlik izleme ekipmanı için PoE enjektör tedarik planının erken gelişimi ve daha sonraki inşası birbiriyle yakından bağlantılıdır. Özellikle daha sonraki inşaat aşamasında PoE kameraların ve PoE güç kaynağı modüllerinin teknik özellikleri, özellikleri ve ilgili protokolleri tam olarak anlaşılmalıdır. Ancak bu şekilde izleme projesinin verimli ve düşük maliyetle tamamlanmasını sağlayabiliriz. PoE güç kaynağı modülü gözetleme kamerasına nasıl güç sağlar ve ağı nasıl sağlar?

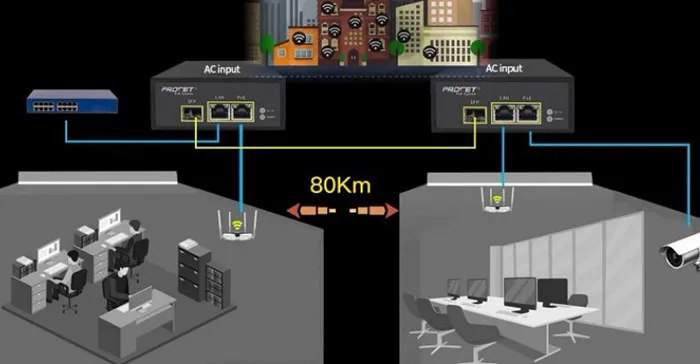

PoE güç kaynağı, AP'ye (PoE kameralar, kablosuz AP ve diğer ekipmanlar) aynı anda güç ve ağ iletimi sağlamak için yalnızca bir ağ kablosu gerektirir. Güvenlik izleme sistemi, ağ PoE güç kaynağı çözümünü benimser (ayrıntılar için aşağıdaki şekle bakın), soket kurulumu ve güç kablosu dağıtımı ihtiyacını ortadan kaldırır. vb. böylece zaman maliyetlerinden, ağ dağıtım maliyetlerinden, kurulum işçilik maliyetlerinden ve daha sonraki bakım maliyetlerinden vb. tasarruf sağlanır. Ağda PoE enjektör beslemeli cihazlar ne kadar çok kullanılırsa, bu zaman ve maliyet avantajı da o kadar belirgin hale gelir.

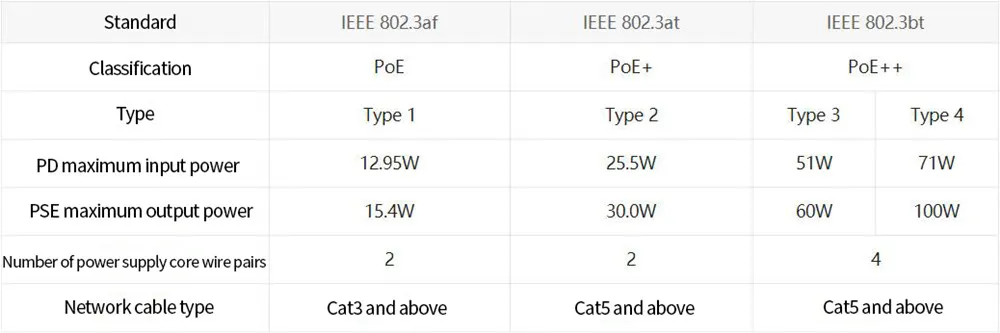

PoE enjektör besleme modülleri için yalnızca üç standart vardır. IEEE802.3af güç kaynağının gücü 15,4W/at'tır. Güç kaynağı gücü 30W/bt'dir. Güç kaynağı gücü 90w'dir (ayrıntılar için aşağıdaki şekle bakın). PoE güç kaynağı ve PoE güç alımı (PoE kamera) nasıl eşleştirilir? Örneğin:

1.PoE kamera gücü 10W olduğunda, IEEE802.3af PoE güç kaynağı modülünü seçebilirsiniz;

2.PoE kamera gücü 20W olduğunda, IEEE802.3802.3at PoE güç kaynağı modülünü seçmelisiniz;

3. 802.3at standardının 802.3af standardı ile geriye dönük olarak uyumlu olduğu unutulmamalıdır, bu nedenle PoE kamera 802.3af standardı olduğunda, 802.3af'yi veya standart PoE güç kaynağı modülünü seçebilirsiniz.

802.3bt standardı, 802.3at ve 802.3af ile geriye dönük olarak uyumludur.
