Profesyonel üretici olarak Starwell, size yüksek kaliteli 10W Sabit Akım 0/1-10V CCT Kısılabilir LED Sürücüsü sunmak istiyor. Parlaklığın görsel algısını elde etmek için kullanılan hammaddeler birinci sınıf markalardır, ithal çipli ultra derin karartma tasarımı, piyasadaki çeşitli akıllı karartma sistemleriyle uyumludur Renk sıcaklığının hassas kontrolü, ultra küçük boyutlu tasarım (sistem, aynı anda iki kanal parlaklık ayarına sahip karışık renk sıcaklığı moduysa, programın özelleştirilmesi gerekir).

Şartname

Modeli		PE-FN10ACA42	PE-FN20ACA42
ÇIKTI	Çıkış Gerilimi	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Maksimum Çıkış Gerilimi	42Vdc	42Vdc
	Yüksüz Çıkış Gerilimi	45VDC	45VDC
	Çıkış Akımı	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Çıkış Gücü	1,5W~9,8W	2W~21W
	Flaş Seviyesi	Titreşim Yok
	Karartma Aralığı	%0~100，LED'in %0,03'te başlaması mümkündür.
	PWM Karartma Frekansı	>3600Hz
	Akım Doğruluğu	±%5
	Güç kapatma modu	Sinyal maksimum parlaklık çıkışı yok
GİRİŞ	Karartma Arayüzü	0-10V 1-10V sinyal arayüzü akımı <2ma
	Giriş Gerilim Aralığı	200-250Vac
	Sıklık	50/60Hz
	Giriş Akımı	<0,045A ac230v	<0,055A ac230v
	Güç faktörü	PF>0,94/230V ac(tam yükte)	PF>0,95/230V ac(tam yükte)
	THD	230Vac@THD <%14 (tam yükte)
	Verimlilik(tip.)	%81	%86
	Ani Akım(tip.)	soğuk çalıştırma25A@230Vac
	Anti Dalgalanma	L-N: 1.8kV
	Kaçak Akım	<0,25mA/230Vac
ÇEVRE	Çalışma Sıcaklığı	ta: 45°C TC: 80 °C
	Çalışma Nemi	%20 ~ 95 bağıl nem, yoğunlaşmayan
	Depolama Sıcaklığı, Nem	-40 ~ 80°C, 10~95%RH
	Sıcaklık Katsayısı	±%0,03/°C(0-50)°C
	Titreşim	10~500Hz, 2G 12 dak./1 döngü, 72 dak. her biri X, Y, Z eksenleri boyunca.
KORUMA	Aşırı Isınma Koruması	PCB sıcaklığı ≥110°C olduğunda çıkış akımı akıllıca ayarlanır veya kapatılır, otomatik olarak düzelir.
	Aşırı Yük Koruması	Nominal güç≥%102 olduğunda çıkışı kapatın, otomatik olarak düzelir.
	Kısa Devre Koruması	Kısa devre meydana gelirse otomatik olarak kapanır, otomatik olarak kurtarılır.
	Yüksüz Koruma	çıkış Sabit Gerilimi.
GÜVENLİK ve EMC	Dayanım Gerilimi	G/Ç/P: 3750Vac
	İzolasyon Direnci	G/Ç-O/P: 100MΩ/500VDC/25°C/%70RH
	Güvenlik Standartları	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emisyonu	/
	EMC Bağışıklığı	/
	Flaş Testi Standardı	IEEE1789
DİĞERLERİ	Boyut	130×37×22,6 mm(U×G×Y)
	Ambalaj	PE torba
	Ağırlık(G.W.)	85g±10g

Özellikler:

1. çoklu karartma ve renk eşleştirme arayüzlerini entegre edin 2.0/1-10v parlaklık ayarı, renk eşleştirme sıcaklığı

3. stroboskopik olmayan dijital kontrol çıkışı

4. AC girişi 200-250v aralığı

5. doğal hava soğutma, neme dayanıklı, ısı ileten silikon ısı dağıtma işlemi

6. derin karartma tasarımı

7. çoklu koruma fonksiyonları

8. sıkma tasarımı, rahat ve hızlı

Başvuru:

1. Led çift renkli ışık kaynağı

2. villanın akıllı aydınlatması

3. Kablosuz akıllı aydınlatma sistemine erişilebilir

4. müze aydınlatması

5. üst düzey ticari aydınlatma

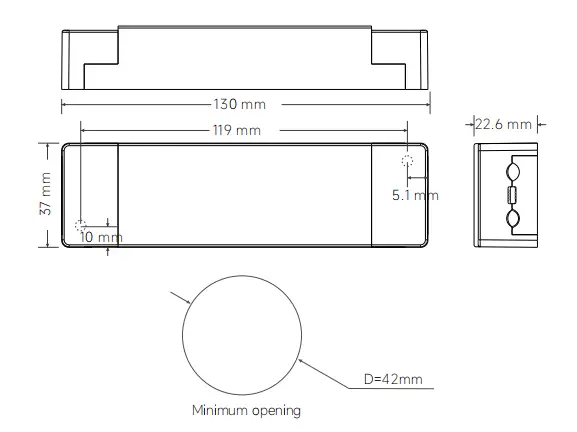

Boyutlar :

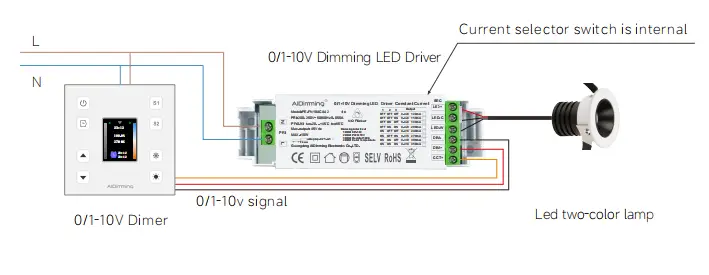

Kablolama:

1. Giriş terminali kablolaması: 22awg-14awg (0,5mm2 – 1,5mm2) kablo ölçüsüne uygundur, sıyırma için 9-10mm kalay gerekir

2. Çıkış terminali kablolaması: 22awg-12awg (0,5mm2 – 1,5mm2) kablo ölçüsüne uygundur, sıyırma için 6-7mm kalay gerekir

3. Çıkış terminali kablolaması: Çıkış LED'inin pozitif kutbu ortak terminaldir ve üç telli LED,

pozitif kutuplardan birine bağlanmalıdır.

Kullanım talimatları:

Aksi belirtilmedikçe, tüm özellikler ve parametreler 230VAC girişte, nominal yükte ve 25 °C Ortam sıcaklığında ölçülmüştür.

Sıcaklık

Bu ürünün girişinde kendinden kilitlemeli kelepçeli bir pres hattı kapağı vardır, bir tornavidayla açılabilir, daha sonra

AC hattı L ve boş kireç N ile bağlanan giriş terminalini göreceksiniz, Çıkış terminali aşağıdakilere göre bağlanacaktır:

ürün etiketinde pozitif ve negatif kutba dikkat edin.

**1: Lütfen giriş ve çıkış arasındaki ayrıma dikkat edin, doğru şekilde bağlayın ve ardından gücü açın.

**2: Lütfen önce DC çıkışının yükünü bağlayın, kontrol ettikten sonra sürücüyü açın; sabit akım modunda, eğer güç

açık devrede açıksa, lütfen sürücüyü kapatın ve çıkış tarafından depolanan elektrik enerjisi bitene kadar LED'i bağlayamazsınız.

serbest bırakın, aksi takdirde LED'e zarar verebilir;

**3.Bu tip sürücü yalnızca LED lambaların kullanımıyla sınırlıdır, giriş voltaj aralığı AC200-250V'dir, ısı yalıtımı

Belirtilen şartlar altında ürüne uygun olan, ürünün ısı dağılımını engelleyen pamuk ve diğer eşyalar

çıkış voltajı, akım aralığı, kullanım ortamı sıcaklığı -20-45 derecedir ve yüzey

Çevre koşullarına uygun olarak bu ürün 5 yıl ücretsiz garantiye sahiptir.

1. Karartma sürücüsü ilk kez bağlandıktan sonra LED lamba yanmıyor, lütfen AC girişini kapatın ve kontrol edin.

aşağıdaki gibi:

1) DC çıkışının kötü teması olup olmadığı;

2) DC çıkış polaritesinin ters çevrilmiş olup olmadığı veya LED kartının anti kaynaklı olup olmadığı;

3)AC girişinin kötü kontak olup olmadığını, bu arızaları giderdikten sonra test edin;

2.cihazın bağlantısı iyi, LED yanıyor, ancak LED titriyor, lütfen AC girişini kapatın ve aşağıdaki şekilde kontrol edin:

1).Parametrelerin ve gerçek parametrelerin eşleşip eşleşmediği.

2). Kullanımda herhangi bir sorunuz varsa lütfen bizimle zamanında iletişime geçin, sorunları sizinle çözmek için elimizden geleni yapacağız.

0-10V ile 1-10V arasındaki fark:

1. 0/10V dimmer maksimum 10V'ye ayarlandığında, çıkış akımı güç çıkışının %100'üne, parlaklık ise %100'e ulaşacaktır. 0-10V dimmer 0V'a ayarlandığında akım şu şekilde olacaktır:

minimum ve ışık kapatılacak; 1-10V dimleme 1V'a ayarlandığında akım minimumdur ve ışık kapalıdır.

2. 0-10V ile 1-10V karartma arasındaki fark: farklı başlatma ve kapatma voltajı, 0-10V, 0,7V'de açıktır,

(minimum parlaklık) 1-10V, 1,2V'de (minimum parlaklık) açıktır.

3. Dijital karartma sürücüsü 0-10V ve 1-10V karartma otomatik tanımlama iki karartma modu.

4. Aynı sinyal devresi, aydınlığı ve karanlığı aynı anda kontrol eder.

5. Dimmer (karartma sistemi) 0-10V ve 1-10V karartma sinyallerine bölünmüştür.

6. Karartma uyumluluğu, sinyal hattının kontrol mesafesi ve kontrol güç kaynağının sayısıyla ilgilidir.

Sayının çok büyük olması veya sinyal hattının çok uzun olması durumunda alt ayar yapılamaması, kapalı ayar yapılamaması gibi sorunlar ortaya çıkacaktır.
